※写真をクリックすると大きい写真を表示できます。

洗濯パンとはFRP、ABS樹脂などの防水性の高い材料で一体につくられた皿状水受製品で、排水口がある。当社では使用する製品が指定されている。

洗濯パン……東建オリジナル特別指定品：ナスラック商品 　 仕様製品は下記の2タイプ6種類ある。

W 640タイプ STP11A150（縦）　　　STP11A250（横） 　 　 STP11J150（縦）　　　STP11J250（横） 　 　 STP11I150（縦）　　　STP11I250（横）

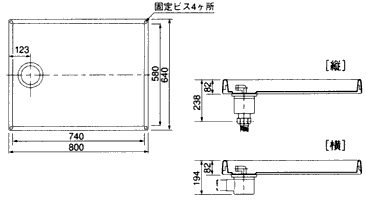

W 800タイプ STP11A100（縦）　　　STP11A200（横） 　 　 STP11J100（縦）　　　STP11A200（横） 　 　 STP11I100（縦）　　　STP11I200（横）

横引きトラップの場合 　 　 [1] 床の仕上が終わった後に、トラップ取付穴をあける。 　 　 [2] 仕上床からトラップ本体までの寸法を調節し、トラップ本体と排水管を接続する。 　 　 [3] パン本体にパッキンなどを取付け、締め付け工具で固定する。 　 　 [4] パンを木ネジで床に固定。 　 　 [5] トラップの組立。 　 縦引きトラップの場合 　 　 [1] 床の仕上が終わった後に、トラップ取付穴をあける。 　 　 [2] トラップにフレキシブルホースを取り付ける。 　 　 [3] 床下寸法を測り、トラップ本体上端からフレキシブルホース下端までの寸法が油化した寸法+50mm程度になるようにフレキシブルホースを切断。 　 　 [4] パンを木ネジで床に固定。 　 　 [5] トラップの組立。
